電動蝶閥D971X-10 DN200表示什么意思及廠家技術參數

[ 2024-09-23 ]

更多相關產品點擊：蝶閥

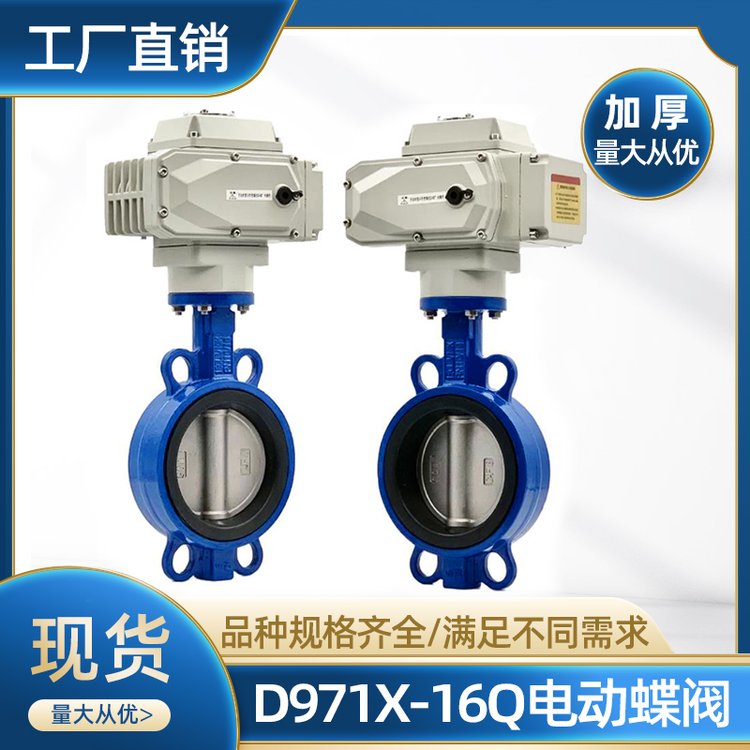

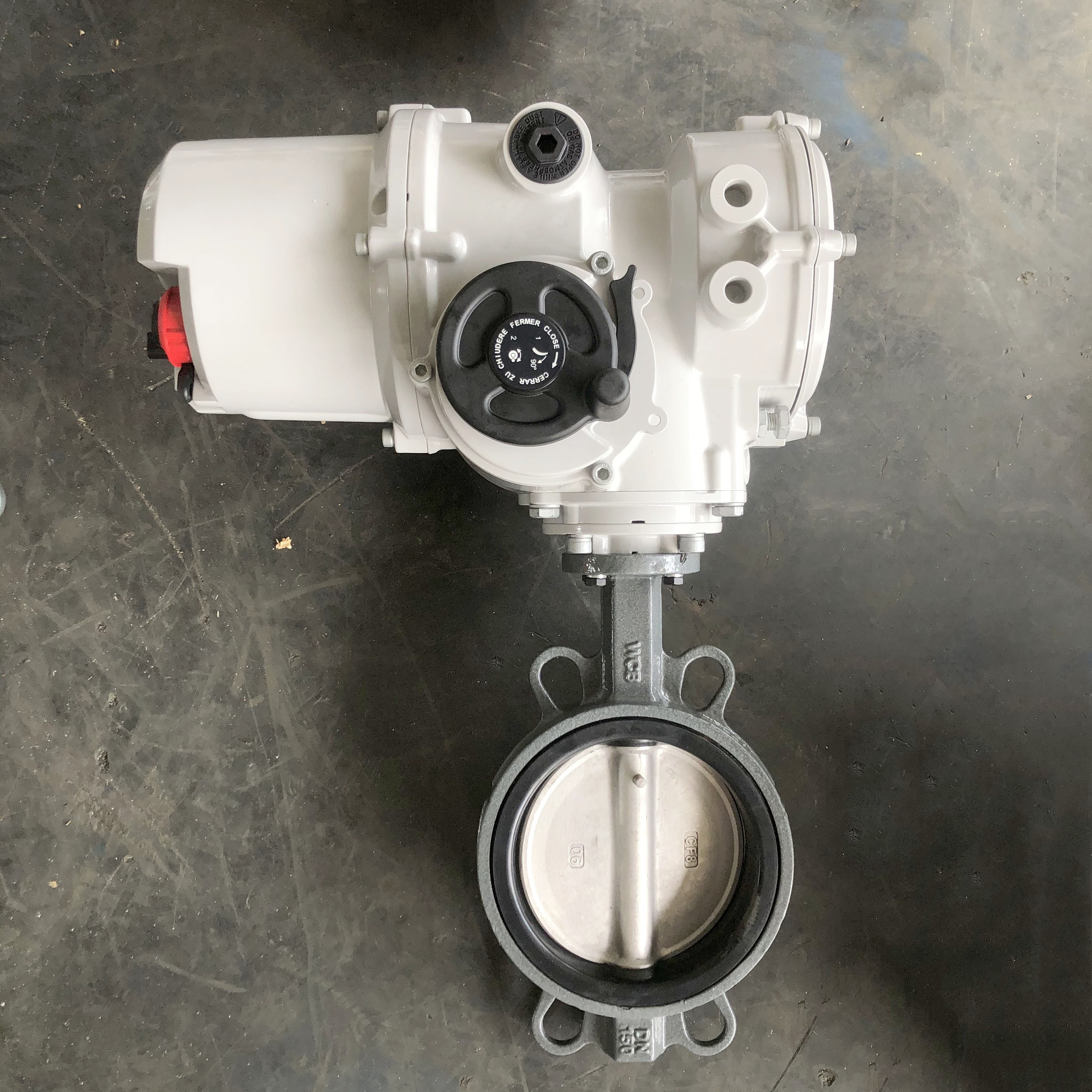

‌電動蝶閥D971X-10 DN200‌指的是一種特定型號的電動蝶閥，其中： ‌D971X‌ 是該電動蝶閥的型號標識。d代表“蝶閥”、9表示驅動方式為“電動”、7表示閥門連接形式為“對夾”、1表示閥門結構為“中線型”、x表示密封襯里材料為“橡膠”、10表示閥門最大承壓為10公斤、。 ‌DN200‌ 指的是閥門的公稱直徑，即閥門的口徑為200毫米。這種電動蝶閥通常具有電動驅動裝置，可以通過接入電源進行遠程或自動控制，廣泛應用于各種工業管道系統中，用于調節流量和切斷流體。它們通常具有緊湊的結構、輕便的體積、優良的性能以及強大的功能，適用于多種工業領域，包括但不限于冶金、電力、石油化工、給排水和市政建設等‌。

‌D971X-10電動蝶閥‌是一種電動對夾蝶閥，具有軟密封功能，設計用于多種工業應用場景。以下是關于D971X-10電動蝶閥的詳細介紹：
‌結構特點‌：D971X-10電動蝶閥采用雙偏心結構，具有越關越緊的密封功能，確保了密封性能的可靠性。其密封副材料選用不銹鋼和丁腈耐油橡膠配對，提供了較長的使用壽命。此外，橡膠密封圈既可以位于閥體上，也可以位于蝶板上，適應不同介質的特點，為用戶提供了更多的選擇靈活性。蝶板采用框架結構，具有高強度和較大的過流面積，減小了流阻。整體烤漆處理能有效防止銹蝕，只需更換密封閥座密封材料，即可適應不同的介質。該閥門具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝，結構獨特，操作靈活，省力方便‌。 ‌技術參數‌：D971X-10電動蝶閥的公稱通經DN范圍為50～2000mm和50～1600mm，公稱壓力PN為0.6MPa、1.0MPa、1.6MPa。密封試驗壓力為0.66MPa、1.1MPa、1.76MPa，強度試驗壓力為0.9MPa、1.5MPa、2.4MPa。適用溫度范圍廣泛，丁腈橡膠適用溫度為-40℃～90℃，氟橡膠適用溫度為-20℃～200℃，適用于水、空氣、天然氣、油品及弱腐蝕性流體等介質‌1。 ‌應用領域‌：D971X-10電動蝶閥因其優良的性能和廣泛的應用溫度范圍，被廣泛應用于水廠、電廠、鋼廠、造紙、化工、飲食等系統的供排水調節和截止使用。無論是淡水、污水、海水、蒸汽、天然氣、食品、醫藥、油品及各種酸堿介質管道，D971X-10電動蝶閥都能滿足需求，其小型輕便的設計使得安裝和維護變得簡單快捷‌。 ‌驅動方式‌：D971X-10電動蝶閥可以通過蝸輪傳動、電動或氣動方式進行驅動，提供了多種控制選項以滿足不同應用場景的需求‌1。綜上所述，D971X-10電動蝶閥以其獨特的結構設計、優良的性能和廣泛的應用領域，成為工業管道系統中不可或缺的組成部分。

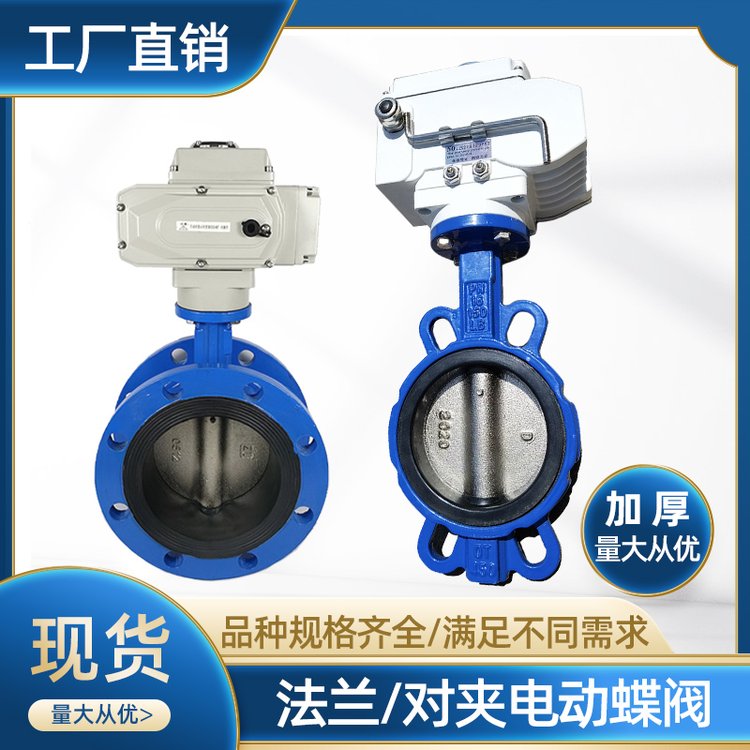

電動閥

‌D971X-10電動蝶閥的技術參數包括公稱通徑DN(mm)為50～2000，公稱壓力PN(MPa)有0.6、1.0、1.6，密封試驗(MPa)為0.66、1.1、1.76，強度試驗(MPa)為0.9、1.5、2.4。‌ 這些閥門適用于不同的溫度范圍，具體為丁腈橡膠:-40℃～90℃，氟橡膠:-20℃～200℃。它們適用于介質包括水、空氣、天然氣、油品及弱腐蝕性流體。D971X-10電動蝶閥的驅動方式包括蝸輪傳動、電動、氣動，并且符合GB/T13927-92標準的泄漏率。此外，該閥門還采用了氟塑料襯里技術，適用于在-50℃～150℃的各種濃度的王水、氫氟酸和各種有機酸、強酸、強氧化劑及其它腐蝕性氣體、液體介質的各種工業管路上使用‌。

‌電動蝶閥D971X-10的安裝使用涉及幾個關鍵步驟，包括安裝前的準備、安裝步驟以及注意事項：

1‌、安裝前的準備‌：閥門在開箱后應盡快安裝，避免隨意調整閥門上的緊固部件。電動蝶閥可以安裝在任意角度的管道上，但為了維護方便，建議不要倒置安裝。安裝蝶閥法蘭盤時，必須確保法蘭面和密封橡膠對中，均勻擰緊螺釘，以確保密封面完全貼合。不均勻的擰緊力度可能導致橡膠變形，影響蝶板運動，甚至引發泄漏。 ‌
2、安裝步驟‌：將閥門放置于預安裝的兩片法蘭之間。將兩端螺栓螺母輕輕插入法蘭孔中，并稍加擰緊以校正法蘭面的平面度。使用點焊方法將法蘭固定在管道上。將法蘭完全焊接固定在管道上。焊接處冷卻后，重新安裝閥門，確保其在法蘭中有適當?shù)幕顒涌臻g，避免損壞，同時保證蝶板有一定的開啟間隙。調整閥門位置，擰緊所有螺栓（注意力度），打開閥門，確保閥板能夠自由開閉，并使閥板保持微開狀態。交叉均衡地將所有螺母擰緊，再次檢查閥門是否能夠自由開閉，確保蝶板未與管道接觸。
3、注意事項‌：電動蝶閥出廠前已調整好控制機構的啟閉行程，為防止電源接通時方向搞錯，用戶在接通電源前應先手動啟開到一半（50%）位置，再按電動開關檢查方向是否正確。電動蝶閥具有IP68防水電動執行器，適用于戶外環境，能夠抵抗戶外較大的溫度差異和防潮濕。通過上述步驟和注意事項，可以確保電動蝶閥D971X-10的正確安裝和使用，從而保證系統的安全和效率‌。
